  1. Пространство, где устанавливается теплосчетчик (ТС) должно обеспечивать доступ к нему и иметь температуру окружающего воздуха от 0 до 50?C. Установка и эксплуатация ТС не допускается в местах, где он может оказаться погруженным в воду.
  2. Перед установкой ТС необходимо проверить наличие пломбы с клеймом. ТС без пломбы с клеймом к экплуатации не допускается.
  3. Монтаж ТС необходимо проводить в следующем порядке:
  3.1 Подводящую часть трубопроводов тщательно очистить от окалины, ржавчины, песка и других твердых частиц,
  3.2 Установить прокладки между водосчетчиком и штуцерами, штуцера соеденить с трубопроводом и затянуть их гайками,
  3.3 ТС установить в трубопровод без натягов, сжатий и перекосов так,чтобы направление потока воды соответствовало стрелке на корпусе. Пред ТС должен быть прямой участок не менее 5DN, после ТС не менее 1DN.
Примечание: Теплосчетчики устанавливаются на вертикальных и горизонтальных трубопроводах в соответствии с рисунками 2а-2г. Горизонтальная установка опрокинутого на 180? вычислителя не допустима. (См. рис. 3)

рис. 2а	рис. 2б
рис. 2в	рис. 2г
рис. 3

  3.4 Присоединение к трубам с большим и меньшим диаметром входного патрубка осуществляется конусными промежуточными переходами. На случай ремонта или замены счетчика перед прямыми участками труб до него и за ним ставят вентили. Вентиль должен находиться на расстоянии не менее 5 ДУ до теплосчетчика. Присоединение ТС к трубопроводу должно быть герметичным и выдерживать рабочее давление 1,0Мпа (10 бар). Не используйте при установке пеньку или уплотнительную массу, так как в счетчике предусмотрены как с наружней стороны уплотнительная прокладка, так и со внутренней стороны кольцо внутреннего сечения.
  4. Монтаж ППТ производится следующим образом:
  4.1 При установке ППТ (датчика температуры) в тройник, нужно следить за тем, чтобы датчик находился довольно глубоко в протекающй среде, а не находился в верхней части тройника зоне охлажденной воды. Вариант установки датчика в тройник показан на рис.4. На рисунке 5 показан вариант установки датчика температуры с сальником в тройник через переходник.
  4.2 При использовании погружной муфты датчик температуры должен быть погружен до упора, после чего зафиксирован пломбирным винтом, как показано на рис.6.
  4.3 Установка датчиков температуры в шаровом вентиле осуществляется так же, как и в тройнике. Вариант установки датчика температуры в шаровой вентиль с сальником без погружной муфты показан на рис. 7.

1.Зона охлажденной воды; 2 зона хорошего теплоносителя.

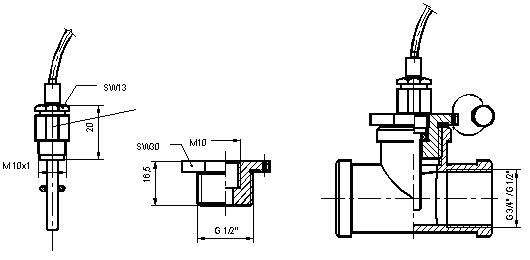

Рис. 5 Датчик температуры с сальником, встроенный через переходник.

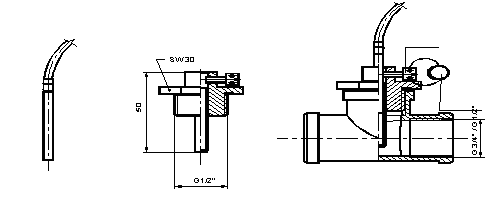

Рис. 6 Датчик температуры в погружной муфте, встроенной в тройник.

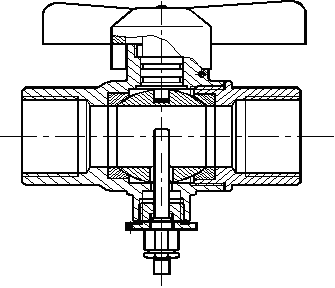

Рис. 7 Датчик температуры, встроенный в шаровой вентиль с сальником без погружной муфты.

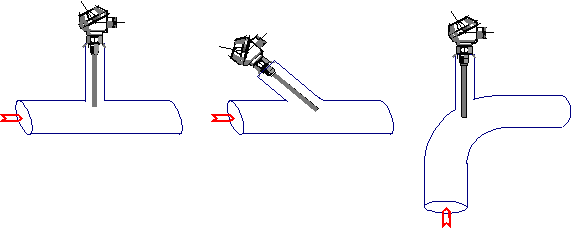

  4.4 Для получения наилучшего результата измерений, датчик температуры прямого потока должен быть погружен в теплоноситель напрямую, без использования погружной муфты. Варианты возможных установок датчиков температуры показаны на рисунках 8-11.
  4.5 Варианты неправильного монтажа датчиков температуры показаны на рисунке 12

рис. 8	рис. 9
рис. 10	рис. 11
рис.12 датчик температуры установлен неправильно, погружная муфта расположена высоко

  5. После установки ТС заполнить водой трубопровод. Счетчики дают правильные показания только при заполнении водой всего сечения прохода.
  6.Перед началом работы производят кратковременный пропуск воды через ТС с целью удаления воздуха из системы. После установки ТС устанавливающий должен сразу же проверить его на герметичность и правильность работы.
  7.Если датчик показаний получает импульс объема потока, на дисплее появляются две мигающие окружности, которые обозначены в правом верхнем углу. При перекрытии потока последнее показание расхода будет сохраняться еще примерно 5 мин.
